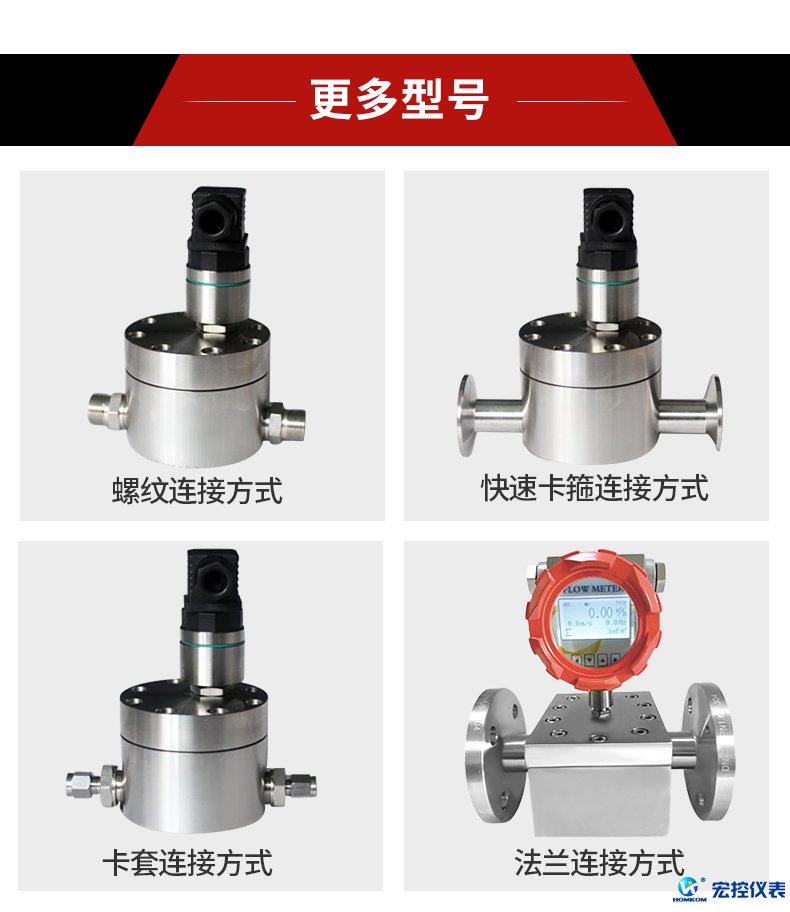

双圆齿流量计

双圆齿流量计(微小流量)

SYC双圆齿流量计是容积式流量变送器,可测各种低流速液体,精度高,重复性好,可做定量控制和贸易结算用!详询400-0592-364...

立即咨询立即咨询

咨询电话 :400-0592-364

微信:homkom邮箱:service@homkom.com

产品详情

SYC双圆齿轮流量计使用说明书.pdf



       SYC双圆齿流量计是容积式流量变送器。高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动,在流体流动的作用下,仪表进出口两端形成压差,不需要供电,一对齿轮自由旋转,其齿轮间的空腔充满液体、液体随着旋转被排出,测出齿轮的转数即可知道流经仪表液体、液体的流量.

      变送器的转速是通过装在表壳上的信号放大器里传感线圈来检测。信号放大器不与被测量介质相接触。当变送器齿轮切割由壳体内永久磁石产生的磁力线时,就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。

     SYC双圆齿流量计加工精度高,精密安装。齿轮的旋转被非接触扫描,每一个齿产生一个脉冲,分辨率非常高.圆柱齿轮变送器可测量非常小的流量,定量小体积的液体。

      采用进口高精度加工设备及检测设备保证产品各类形位公差达到技术设计范围内。齿轮加工采用军工品质,保证流量变送器的重复性和线性度。


使用时注意事项
1.使用时应保持衩测液体清洁,不含纤维状、颗粒状的杂质。
2.变送器投入运行时阀门的开户关闭顺序
未安装旁路管的变磅器,先以中等开度开启变送器上游阀,然后缓慢开户下游阀以较小流量运行10分钟,然后全开上游阀开度至所需正常流量
装旁路管的变送器,先全开旁路管阀,以中等开度开启上游阀,再缓慢开启下游阀,关小旁路阀的开度,使变送器以较小流量运行10分钟,然后全开上游阀全闭旁路阀(保证无泄漏),调节下游阀开度至所需正常流量。
开启关闭阀门时应可能平缓,如采用自动控制启闭,特别对中大口径传感器采用“两段开启、两段关闭”方式,防止液体突然冲击产生水锤效应导致损坏齿轮。
3.为保证变送器长期正常工作,平时要加强运行检查,一旦发现异常应及时采取措施排除。特别注意监视齿轮转动情况,如听到异常声音应及时变送器检查。
4.变送器的维护周期一般为三个月,检查清洗时,注意不要损伤内部零部件并按原装配位置装配
5.变送器不用时应清洁内部液体且在变送器两端加上防护套以防止尘垢进入,然后置于干燥处进行存放。
6. 配用的过滤器应定期清洗,不用时就在加上防护套以防止尘垢进入,然后置于干燥处进行存放。
7.传感器的传输电缆可架空或埋地铺设(埋地时应套上塑料管或铁管)。
