科里奥利质量流量计安装要求

发布时间：2025-06-12 16:59 人气：

科里奥利质量流量计安装要求：

1、安装位置的选择应避免电磁干扰。传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。

2、质量流量传感器安装应使传感器流向标识与流体流向一致。并使箭头指向与变送器内部组态的流量方向一致。（注：质量流量计可以双向使用。如果安装方向与实际流向相反，修改变送器内的流向组态即可。）

3、质量流量计是根据测量管振动原理测量的流量仪表，因此传感器安装时应考虑在两侧的工艺管道近法兰处（约2～10倍管径处）做坚固的支撑，避免仪表及相关管路产生震动。若强烈的管道振动不可避免时，建议用柔性管将管道系统与仪表传感器隔离。

4、因质量流量计是依据科氏力原理工作的，为避免重力对计量精度的影响。质量流量计的测量管无论是向上还是向下安装，都要尽量使测量管与地平面保持垂直或水平。

5、安装时连接法兰面应相互平行，应使两个法兰的中心位于同一轴线避免产生附加应力。严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。

6、在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。在贸易交接场合用的质量流量计不用加旁路。使用流量计下游的调节阀进行流量控制。

7、传感器的安装方向要保证被测介质能够完全充满传感器。对于液体要不集气。对于气体要不积液，对于粘稠、脏污、高凝点的介质要易排空（根据需要，也可在两侧加装低点阀）。

8、新安装管道或长期未用而刚刚启用的管道，在质量流量计安装之前必须对整条管道进行吹扫（尤其是上游管道），保证管道中不残留任何焊渣或杂物。

9、质量流量计额安装时建议在流量计进口处加过滤器。

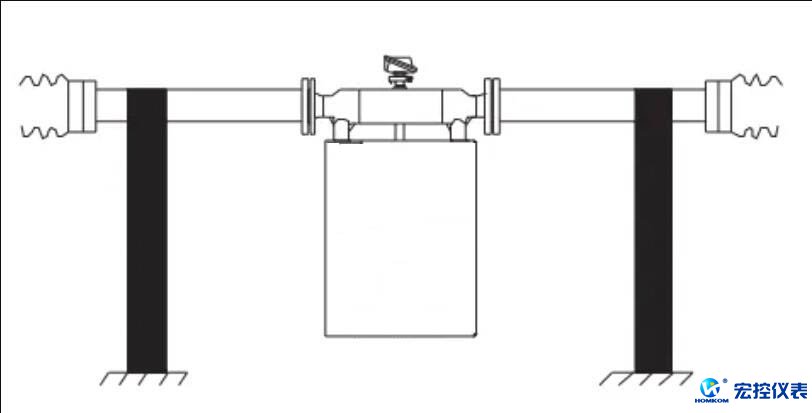

测量液体时，建议测量管垂直向下（如下图）；

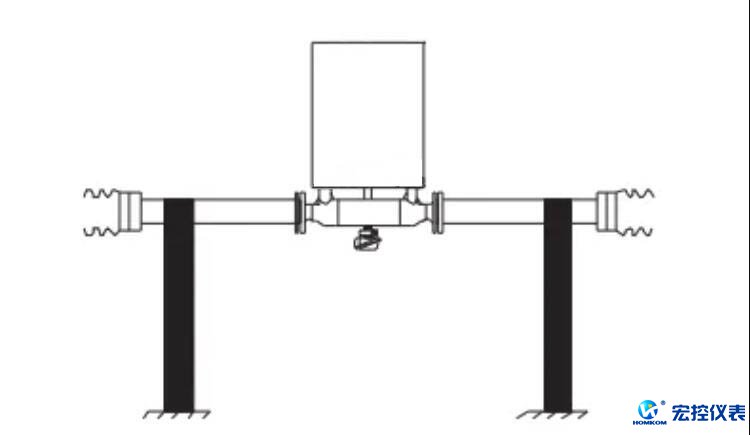

测量气体时，建议测量管垂直向上（如下图）；

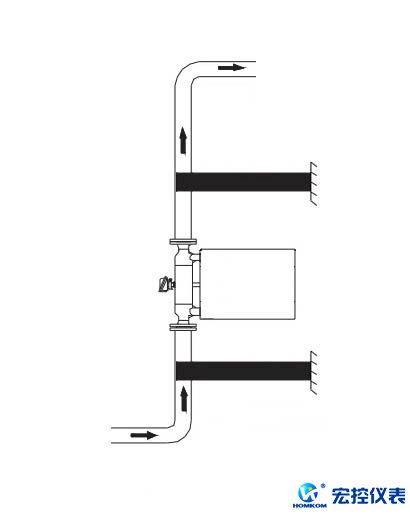

量含颗粒物时，建议旗式安装（如下图）。
