液体质量流量计

直管质量流量计 直管型质量流量计

厦门宏控专业生产直管质量流量计也称直管型质量流量计或直管式质量流量计体积小压损小易清洗精度高抗震动.详询400-0592-364...

立即咨询立即咨询

咨询电话 :400-0592-364

微信:homkom邮箱:service@homkom.com

产品详情

科里奥利直管型流量管包括一条基准管,其主要目的是作为第二流量管使用,同时也是传感器和驱动线圈的安装点。基准管的特点是当其以流量管相对方向振动时可以弯曲。当流量管向下运动时,基准管向上运动。HOMKOM的基准管弹性设计可以保证测量系统在无流动或流动状态下均可保持平衡。


工作原理

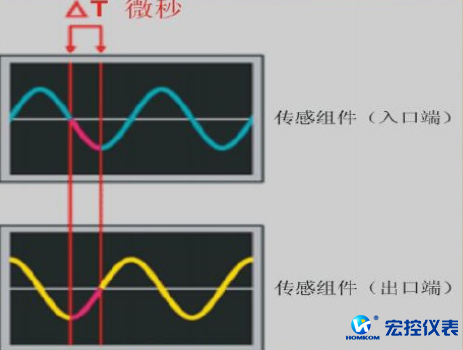

如果流量管注入了介质但介质并未流动,那么流量管和基准管便会进行彼此相对的运动。当流量管向上运动时,基准管则会向下运动;反之亦然。无流量时不会产生科里奥利效应,并且检测线圈产生的正弦波也会完全同步。单介质流经振动管时,会感应产生科里奥利力。这些力会使流量管相对基准管进行扭曲振动。流量管和基准管的机械耦合运动使得流量管的扭曲运动传递到基准管上。与两根完全流量管相似,流量管入口端产生的科里奥利力会约束管振动,而流浪管出口端产生的科里奥利力则会加强管振动。流量管入口和出口端的科里奥利力方向相反,这就导致了液体流动时发生的扭曲运动。由于扭曲运动,入口端的运动滞后于出口端的运动,因此,此时传感组件上产生的正弦波便出现了不同表的现象。两个正弦波间的时间差量称为相位差,单位为微秒。相位差值与直流流量成正比,因此,直流流量越大,相位差值也就越大。

直管式质量流量计特点
·直管结构,压力损失小,传感器体积小,重量轻
·传感器具有自流性能,易于排污,易于清洗
·工作频率高,不易受到外界工业震动频率干扰,适应恶劣工况
·安装空间小,不受安装条件和工艺工程影响
·测量精度高,稳定性好
·无弯头部件,磨损小,工作寿命长

质量流量计应用行业
质量流量计可以在下述领域中进行监控以满足其配料,混合加工过程和商业计量等方面的需要:
·化工行业,例如有化学反应的系统
·石油行业,例如含水率分析
·油脂工业,例如植物油、动物油和其它油脂
·药品工业
·涂料工业
·造纸工业
·纺织印染工业
·燃料行业,例如置油、稠油、水煤浆及其它燃油,润滑油
·食品工业,例如溶气饮料、保健饮料及其它流质
·运输行业,例如管道输送液体的计量


直管型与弯管型优缺点比较
直管型测量管一般外形尺寸较小,且不易积存气体,但由于其振动系统刚度大,谐振频率高,相位差极小为微秒级,电信号的处理就比较困难。为了不使谐振频率过高,管壁必须较薄,以致其耐磨及抗腐蚀性能较差。弯管型的振动系统刚度较低,谐振频率也较低,相位差为毫秒级,电信号较易处理。同时,可选用较厚的管壁。因此,其耐磨及抗腐蚀性能较好。但弯管型由于管型复杂,容易积存残渣及气体,引起附加误差,其结构尺寸也较大。
