电磁流量计

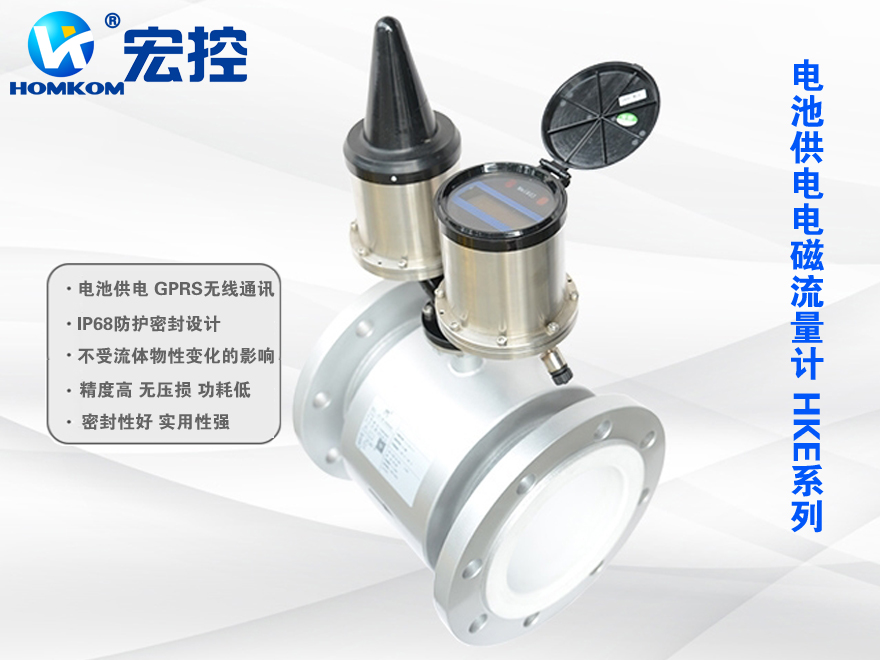

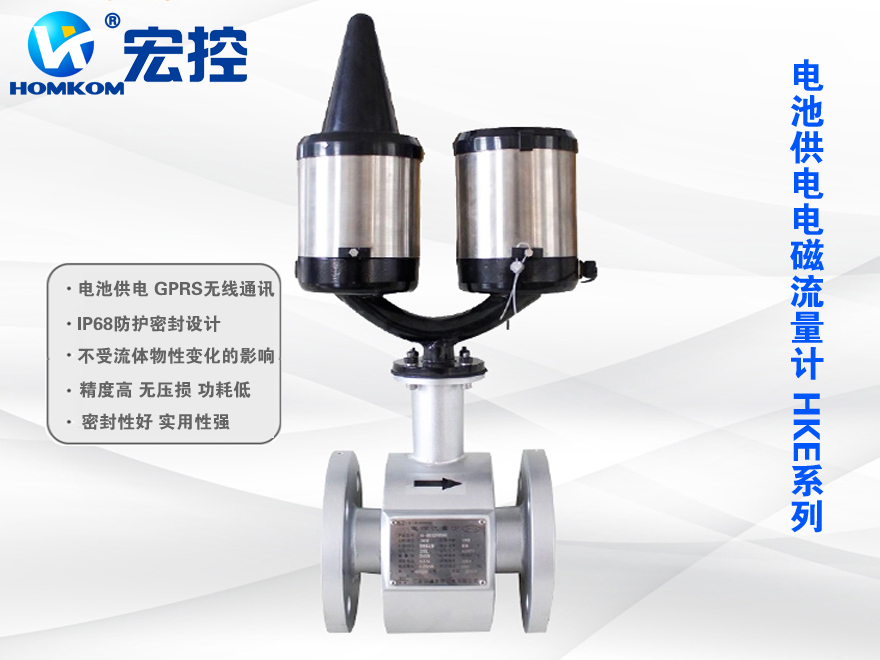

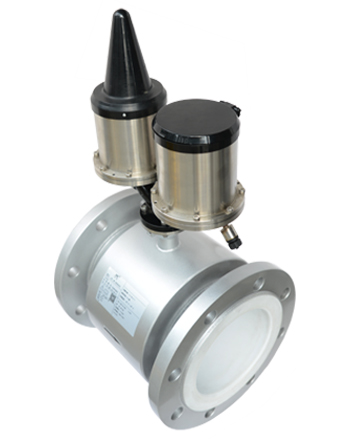

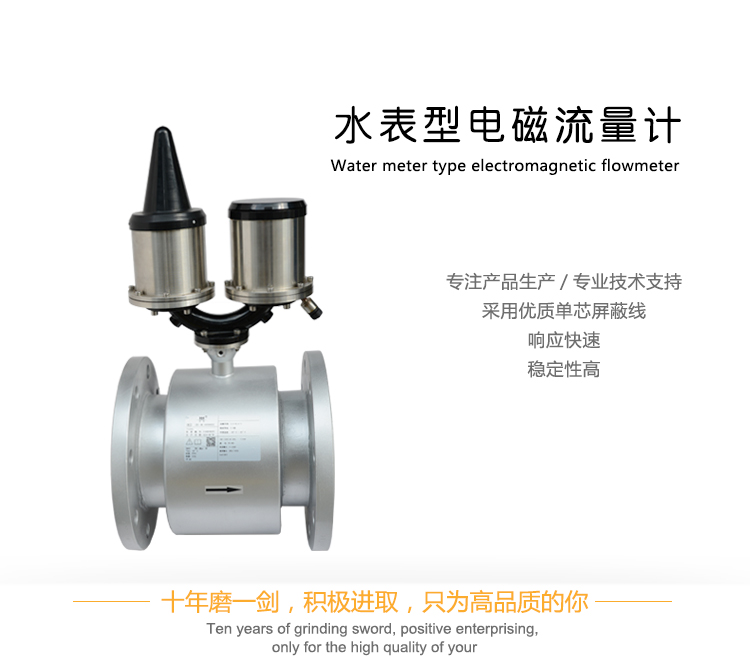

电池供电电磁流量计

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平...

立即咨询立即咨询

咨询电话 :400-0592-364

微信:homkom邮箱:service@homkom.com

产品详情

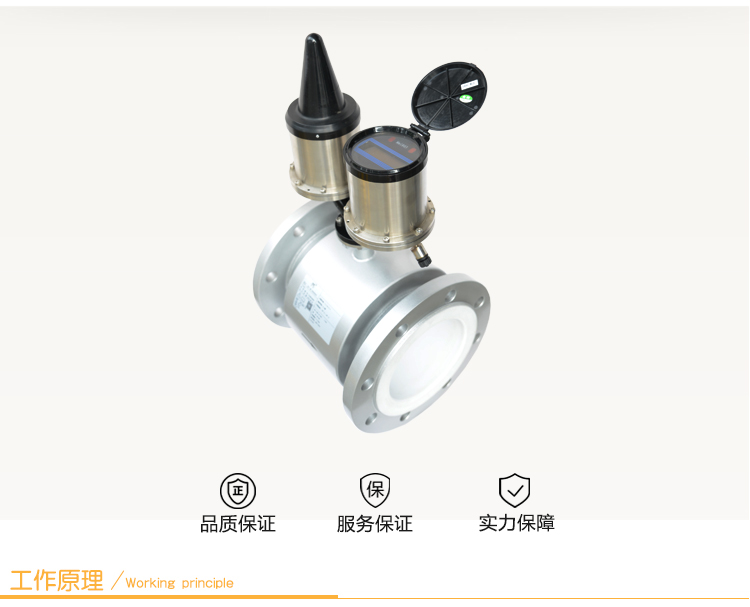

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积,电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。

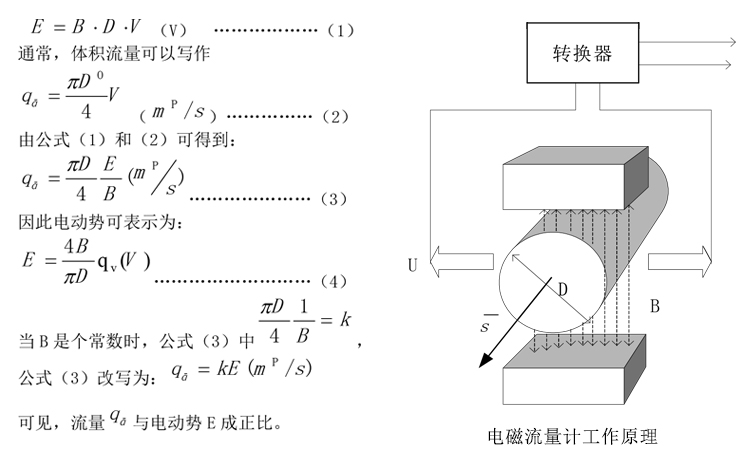

在图1-1中,当导电流体以平均流速V(m/s)通过装有一对测量电极的一根内径为D(m)的绝缘管子流动时,并且该管子处于一个均匀的磁感应强度为B(T)的磁场中。那么,在一对电极上就会感应出垂直于磁场方和流动方向的电动势(E)。由电磁感应定律可写做(1)式:

水表型电磁流量计工作原理

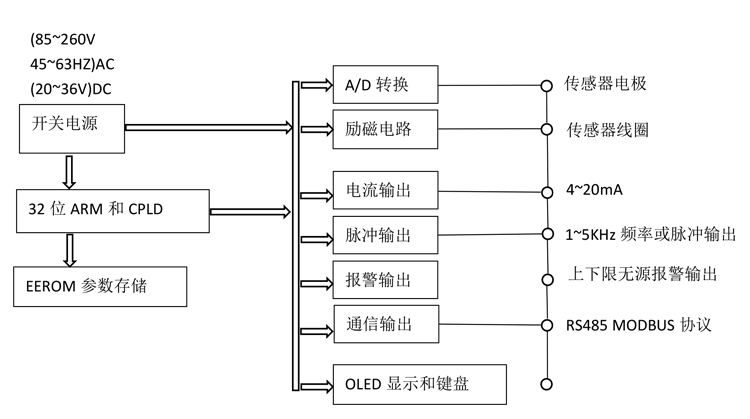

电路工作原理图水表型电磁流量计电路工作原理图

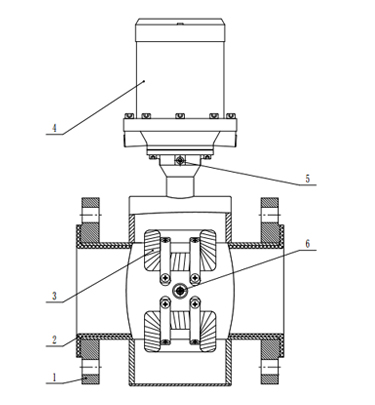

水表型电磁流量计结构组成

水表型电磁流量计结构组成

1.壳体 2.衬里 3.励磁线圈 4.转换器 5.接地螺钉 6.电极

水表型电磁流量计结构组成
水表型电磁流量计产品特点
1.仪表结构简单、可靠,无可动部件,工作寿命长。
2.无截流阻流部件,不存在压力损失和流体堵塞现象。
3.无机械惯性,响应快速,稳定性好,可应用于自动检测、调节程控系统。
4.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。
5.传感器与表头连接处单独设计的密封件,可防止外界湿气从连接处进入表头和传感器。
6.励磁线及电极线均采用优质的单芯屏蔽线,可降低干扰,提高信号的洁净度,从而提高测量精度。
7.测量流量范围宽。
水表型电磁流量计产品参数
名称 HKES-水表型电磁流量计
公称通径 DN10-DN400
结构形式 一体型、分体型(GPRS)
最高流速 15m/s
流体电导率 ≥5uS/cm
精度等级 1.0 级
衬里材料 聚四氟已烯、聚氯丁橡胶、聚氯脂、聚全氟乙丙烯(F46)
额定压力 4.0Mpa、1.6Mpa、1.0Mpa
最高流体温度 一体型 70℃
  分离型 聚四氟乙烯衬里 100℃;150℃(需特殊订货)
  氯丁橡胶衬里 80℃;l20℃(需特殊订货)
  聚氯酯衬里 80℃
  聚全氟乙丙烯(F46) 100℃;150℃(需特殊订货)
  聚氟合乙烯(Fs) 80℃
信号电极和接地电极材料 316
传感器材质 碳钢、304不锈钢
外壳防护 IP68
输出信号 GPRS RS485(Modbus协议)
显示器显示 瞬时流量、流速、百分比、空管比、正.反向累积、报警显示、秒计时器、电池电量指示
电源 3.6V锂电池
励磁方式 低频脉冲直流励磁

口径(mm) 测量范围(m3/h) 口径(mm) 测量范围(m3/h)
DN10 0.14 ~ 1.40 DN100 14.13 ~ 282.60
DN15 0.32 ~ 6.36 DN125 22.08 ~ 441.56
DN20 0.57 ~ 11.30 DN150 31.79 ~ 635.85
DN25 0.88 ~ 17.66 DN200 56.52 ~1130.4
DN32 1.45 ~ 28.94 DN250 88.31 ~1766.25
DN40 2.26 ~ 45.22 DN300 127.17 ~2543.4
DN50 3.35 ~ 70.65 DN350 173.09 ~3461.85
DN65 5.97 ~ 119.40 DN400 226.08 ~4521.60
DN80 9.04 ~ 180.86

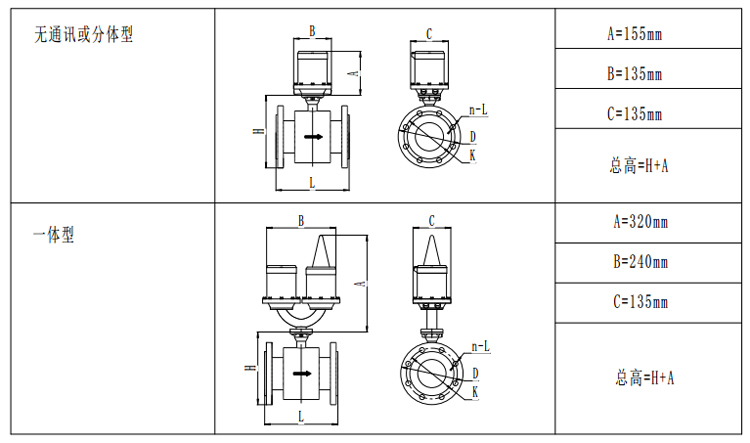

水表型电磁流量计产品外形尺寸
1.示意图

水表型电磁流量计产品外形尺寸

注:以上尺寸为参考尺寸,如有特殊选型该值可能会有所不同

2.尺寸表
公称通径 DN 压力等级 法兰外径D 螺栓孔中心 圆直径K 螺栓孔 n-L 总长L 高度H 参考重量kg
10 PN40 90 60 4-φ14 200 190 10
15 PN40 95 65 4-φ14 200 190 10
20 PN40 105 75 4-φ14 200 190 10
25 PN40 110 85 4-φ14 200 200 10
32 PN40 140 100 4-φ18 200 205 11
40 PN40 150 110 4-φ18 200 215 12
50 PN40 165 125 4-φ18 200 220 15
65 PN16 185 145 4-φ18 200 240 16
80 PN16 200 160 8-φ18 200 255 18
100 PN16 220 180 8-φ18 250 270 20
125 PN16 250 210 8-φ18 250 300 25
150 PN16 285 240 8-φ22 300 330 30
200 PN16 340 295 12-φ24 350 390 45
250 PN16 405 355 12-φ26 450 450 65
300 PN16 460 410 12-φ28 500 500 79
350 PN16 520 470 16-φ30 550 520 95
400 PN16 580 525 16-φ32 600 635 140
1.上表所有数据仅基于标准型传感器
2.其他未列出的压力等级,尺寸可能会不同
3.对于口径较小的传感器,表头的尺寸可能大于传感器
水表型电磁流量计产品选型
   HKE-050SSINXN-30含义为:宏控HKE系列电磁流量计,公称通径50mm,一体式,4~20mA电流输出,无通讯,壳体衬里橡胶,无接环,上限流量(对应20 mA输出)30 m3/h。
衬里的选择
衬里材料 主要性能 最高介质温度 适用范围
一体型 分离型
聚四氟乙烯(F4) 1.是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。 70℃ 100℃、 150℃ (需特殊订货)同上

1.浓酸、碱等强腐蚀性介质

2.卫生类介质

2.耐磨性能不如聚氨酯橡胶。
3.抗负压能力不如聚氯丁橡胶。
聚全氟乙丙类烯(F46) 同上
聚氟合乙烯(Fs) 适用温度上限较聚四氟乙烯低,但成本也较低 80℃
聚氯丁橡胶 1.有极好的弹性,高度的扯断力,耐磨性能好 80℃、 120℃ (需特殊订货) 水、污水、耐磨损性的泥浆矿浆
2.耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀

电极的选择

电极材料 耐蚀及耐磨性能
不锈钢 0Cr18Ni12Mo2Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及市政、环保等领域
注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验

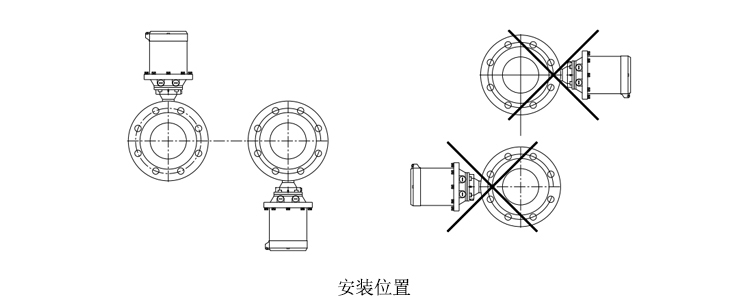

水表型电磁流量计安装和接线
1. 通用要求
a、为了安装、维护、保养方便,在流量计周围需保留足够的空间
b、避免流量计安装在温度变化很大或受到设备高温辐射的场所
c、流量计应安装在室内,如安装在室外,应避免阳光直射,必要时请安装防晒装置
d、避免流量计安装在含有腐蚀性气体的环境中
e、避免流量计安装在有强振动源、强磁场的场所
2. 工艺管要求
a、 上、下游工艺管的内径与流量计的内径应满足:0.98DN≤D≤1.05DN(DN:流量计内径;D:工艺管内径)
b、工艺管与流量计需同心,同轴偏差不大于0.05DN

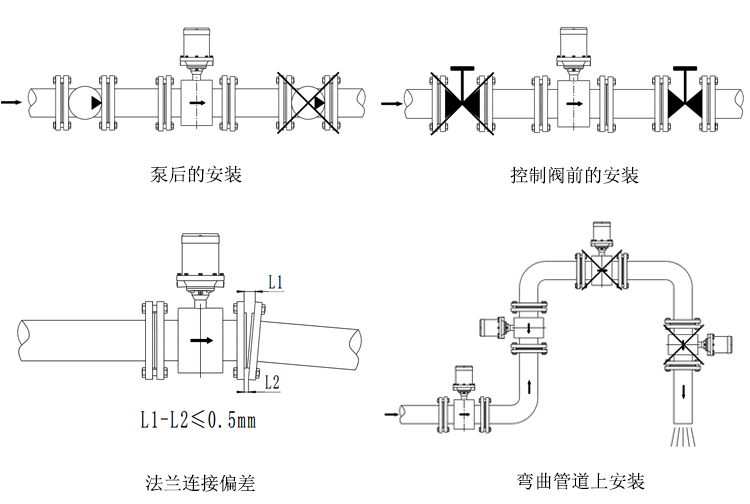

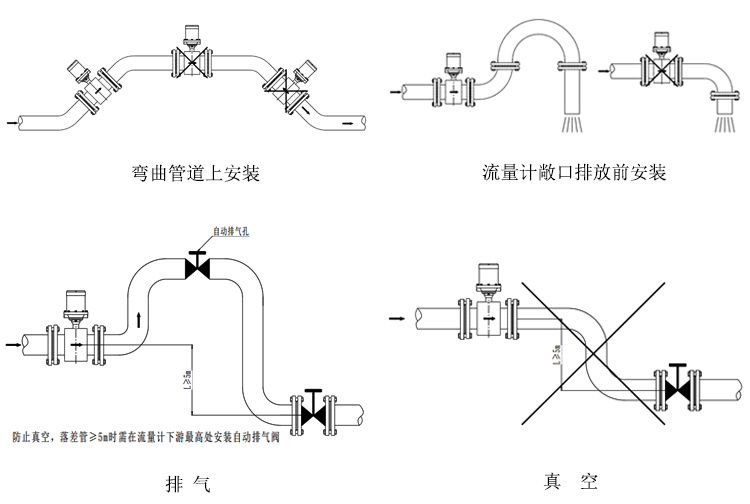

水表型电磁流量计安装和接线水表型电磁流量计安装和接线水表型电磁流量计安装和接线

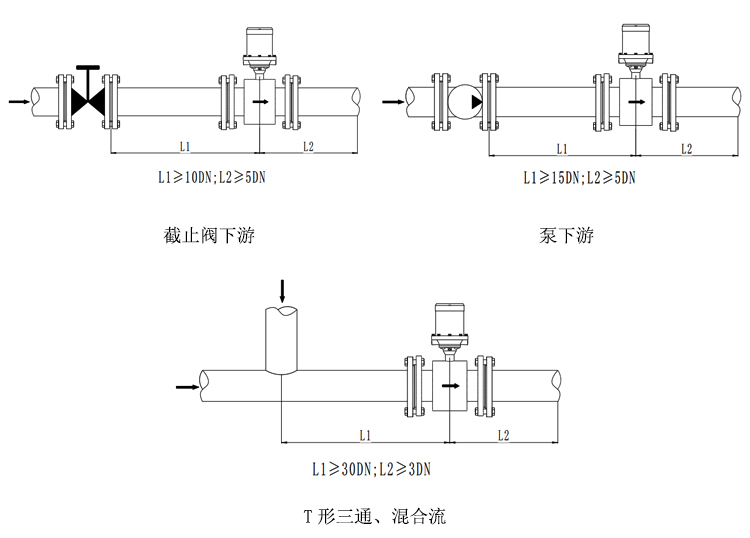

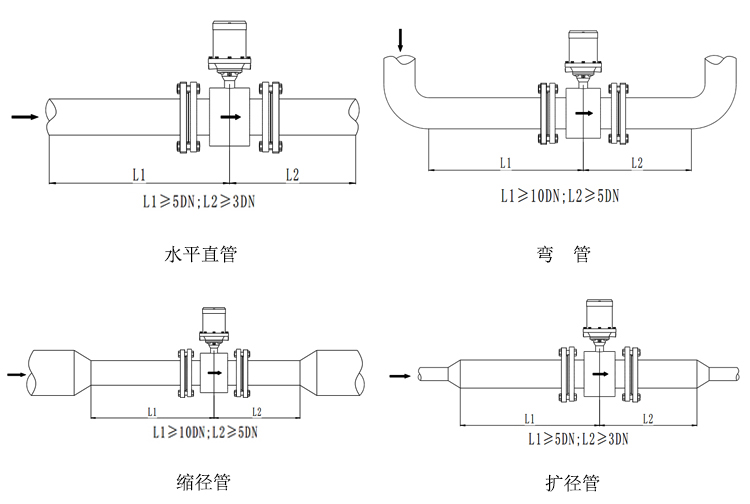

2.1直管段
使用直管段可防止介质因弯管、TT型三通、截止阀、变径管的影响而产生涡流或失真
水表型电磁流量计安装和接线水表型电磁流量计安装和接线

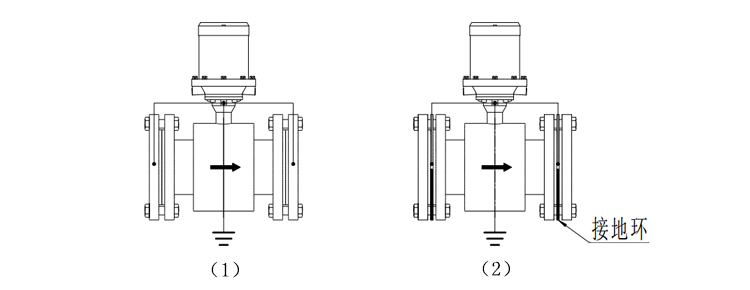

3.接地
流量计必须按规定接地,以保证流量计可靠的工作、防止操作人员收到电击水表型电磁流量计安装和接线
图(1)无内壁涂层或衬里的金属管道,不使用接地环进行接地。
图(2)带内壁涂层或衬里的金属管道和绝缘管道,使用接地环进行接地。
水表型电磁流量计接线指南
1. 提示
a.电磁流量转换器的接线必须由专业技术人员完成;
b.所有接线应在切断供电电源后进行;按说明书正确牢固连接;
c.旋紧出线套的压紧螺母和端盖,保持转换器良好密封;
d.应在有可能遭受雷击浪涌的线路上安装浪涌抑制器件;
e.在供电前还应再次检查所有接线准确无误。

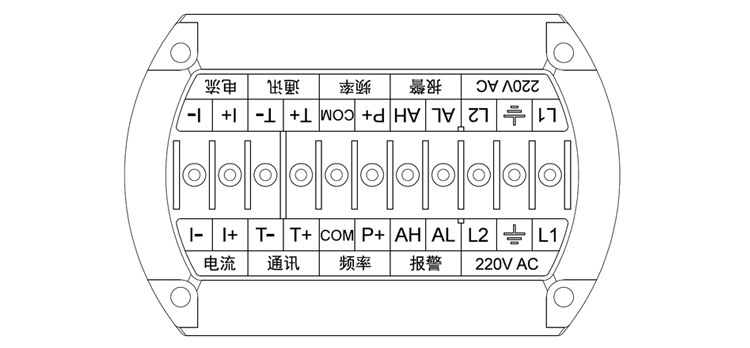

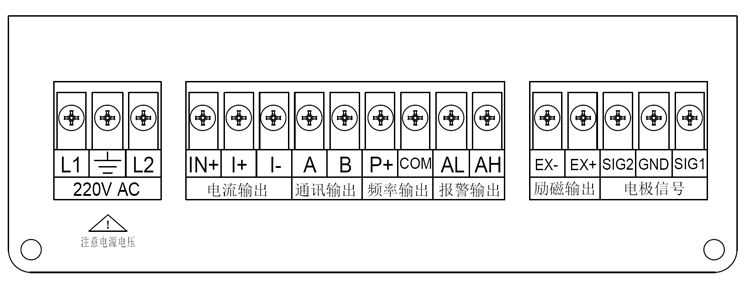

2. 一体转换器的接线端子与标示图
水表型电磁流量计接线指南
3. 分体转换器的接线端子与标示图水表型电磁流量计接线指南
关于有源无源4-20mA重要说明!!!
电磁流量计是4线制仪表不同于两线制仪表的4-20mA,两线制4-20mA仪表需要测量电流表同时需要外接24V电源才可以正常工作,而电磁流量计本身是4线制4-20mA内部已经有24V电源无需外接只需要接一个单纯的电流表即可。无特殊定制说明本公司生产电磁流量计都是有源4-20mA不需要外接24V电源否则将烧坏仪表。

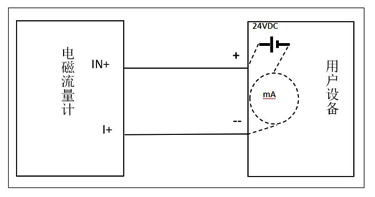

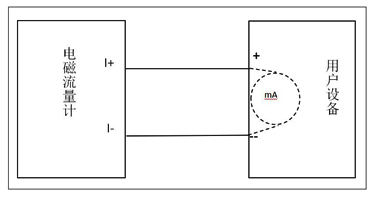

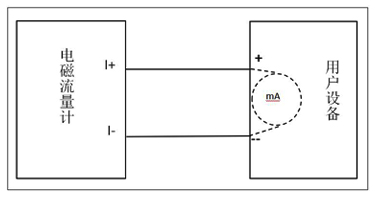

① 一体电磁流量计有源4-20mA输出接线(一体电磁流量计默认情况下是有源4-20mA用户设备电流表不能有电源输出)   ② 一体电磁流量计无源4-20mA输出接线 (体电磁流量计无源4-20mA需要在订货时说明否则是有源4-20mA输出)
水表型电磁流量计接线指南   水表型电磁流量计接线指南

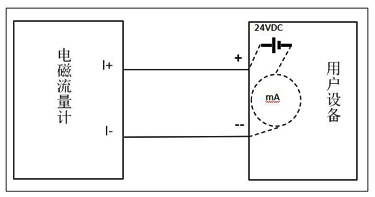

③ 分体电磁流量计有源4-20mA输出接线(分体电磁流量计无需特殊定制同时支持有源和无源4-20mA)   ④ 分体电磁流量计无源4-20mA输出接线 (分体电磁流量计无需特殊定制同时支持有源和无源4-20mA)
水表型电磁流量计接线指南   水表型电磁流量计接线指南
⑤ 用户设备怎么判断需要有源电流输出还是无源电流输出?
a.断开电磁流量计与用户设备4-20mA连接线确保用户设备处于开路状态;
b.用数字万用表电压档测量用户设备4-20mA连接线是否有24V左右电压;
c.如果有24V左右电压则需要定无源电流输出否则需要定有源电流输出。

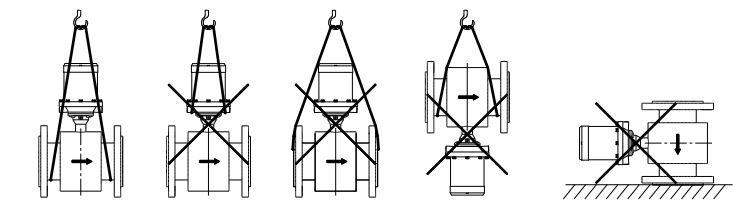

水表型电磁流量计运输方式

a.请勿通过一体转换器外壳抬起流量计
b.请勿使用金属吊链
c.请使用皮质吊带吊装流量计水表型电磁流量计运输方式
水表型电磁流量计常见故障及解决方法
故障名称 解决办法
转换器无显示 1.检查电源是否连接
2.检查保险丝是否完好
3.检查供电电压是否符合要求
4.如上述三项均正常,将将转换器返厂维修
励磁报警 1.励磁线圈绝缘度下降
空管报警 1.被测流体是否满管
2.流量计是否按要求正确安装
3.被测流体电导率过低
4.空管阀值设置过低
无流量时显示有流量 1.空管阀值设置过高
2.空管报警允许未打开
3.电极被污染导致零点偏移(此时管道满管)
4.信号线绝缘度下降(此时管道满管)
流量测量不准或波动大 1.流体是否满管
2.流量计是否按规定接地
3.信号线绝缘度下降
4.流量计是否按要求正确安装
流量上限报警 1.现场流量大于流量上限阀值,修改流量上限阀值
流量下限报警 1.现场流量低于流量下限阀值,修改流量下限阀值
有流量时无流量显示 1.截止阀是否开启
2.信号线接地
3.流量过低,小信号切除设置过高
4.空管阀值设置过低
水表型电磁流量计产品包装
水表型电磁流量计产品包装
水表型电磁流量计物流说明

水表型电磁流量计物流说明
