靶式流量计

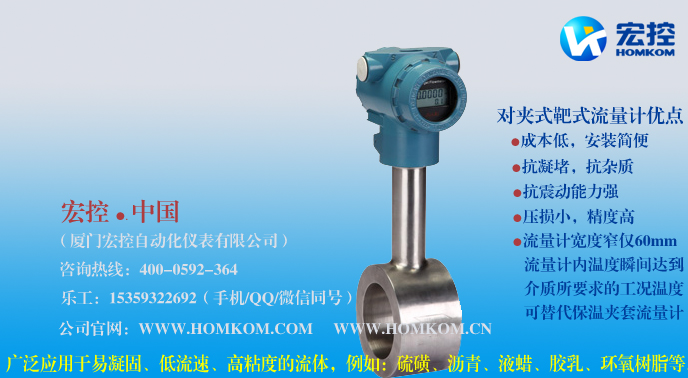

对夹式靶式流量计

对夹式靶式流量计是由其结构而得名,用配对法兰夹住流量计,用紧固件固定锁住。对夹式流量计管道宽度窄,容易使流量计短时间内温度...

立即咨询立即咨询

咨询电话 :400-0592-364

微信:homkom邮箱:service@homkom.com

产品详情

 靶式流量计选型样本.doc   靶式流量计说明书.doc

对夹式靶式流量计是由其结构而得名,用配对法兰夹住流量计,用紧固件固定锁住。对夹式流量计管道宽度窄,容易使流量计短时间内温度达到流体工况温度,因此被广泛应用于液体硫磺(液硫)、液体石蜡(液蜡)、乳化沥青、胶乳等常温容易凝固的高温流体。此类介质具有粘度高、流速低、易凝堵等特点,高温型对夹式靶式流量计对此类介质具有很好的适应性。

【对夹式靶式流量计产品参数】

产品名称:靶式流量计,对夹式靶式流量计
适用介质:气体、蒸汽、液体
口  径:DN15~DN50mm
公称压力:0.6~42MPa
工况温度:-20~+300℃(中温型),-20~+500℃(高温型),更高温度与工厂定制
精     度:±1.5%FS
量 程 比:1:10
壳体材质:碳钢;不锈钢
供电方式:内置3.6VDC锂电池(两年换一次);外供24VDC(可选)
输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
防护等级:IP65
防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
表头显示:累积流量;瞬时流量;棒状满量程百分比;故障自检
连接方式:法兰对夹连接(DN15-300mm)。


【对夹式靶式流量计特点】
 ·整台仪表在设计中无可动部件,安装简便免维护
 ·采用先进的第三代电容式力传感器,性能可靠,精度、灵敏度高;
 ·压力损失小,仅为标准孔板的1/2△P左右
 ·耐脏污,不堵塞,抗振动、电磁干扰,抗杂质能力特强,可替代差压式流量计
 ·可选用多种防腐及耐高低温材质(如哈氏合金,钛等)
 ·整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa高压
 ·仪表内设自检程序,故障现象一目了然
 ·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
 ·可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定
 ·具有多种安装方式供选择,如选择在线插入式,安装费用低
 ·具有一体化温度、压力补偿,直接输出质量或标方
 ·具有可选小信号切除、非线性修正、滤波时间可选择
 ·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
 ·计量准确,精度可达到0.2%
 ·重复性好,一般为0.05~0.08%,测量快速
 ·可根据实际需要更换阻流件(靶片)而改变流量范围
 ·低功耗电池现场显示,能在线直读示值,示屏可同时读取瞬时和累积流量及百分比棒图
 ·安装简单方便,极易维护
 ·多种输出形式,能远传各种参数
 ·抗震动性强,一定范围内可测脉动流

【靶式流量计型号说明】


选型说明
HKB-FLCCIDSS-DN100含义为:HKB系列智能靶式流量计,公称通径100mm,连接方式为法兰管道式,介质为液体,法兰公称压力1.6Mpa,温度为常温,4~20mA电流输出,隔爆型,壳体和传感器材质为不锈钢



【靶式流量计典型应用】
气体类:
煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类:
重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、 煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等



宏控HKB电容式靶式流量计主要由测量管(外壳)、新型电容力传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,必须选用相适应的电容力传感器,因此,用户提供准确的计量对象及参数,生产厂家选用合适的的电容力传感器是产品能否计量准确的关键。


售前服务承诺:
●向用户详细介绍流量仪表技术及质量情况,及时准确发现用户在设计、安装及环境方面存在的缺陷。
●为用户提供流量技术应用讲座,包括流量计的使用与维修、产品使用特性等技术问题,凡用户需要提供服务的,公司视情况派出专业的工程技术人员为客户服务与技术讲座。

售后服务承诺:
●用户使用流量产品不论是否产品质量问题(比如安装、调试碰到的问题),接如需上门服务,视路途远近1至5天内到达用户现场解决问题。
●定期和不定期回访用户,并建立客户档案记录,仪表使用状态及维护状态有据可查。
●产品从出厂之日起12个月三包,出现质量问题,本公司负责包修、包换、包退,三包期外对其产品提供有偿终身维修服务。



1、不知产品价位如何?产品质量能否保障?咨询销售工程师!

2、不知产品能否满足现场需求?如何选型?咨询技术工程师!

3、技术参数不满足?找不到您需要的产品?咨询技术工程师!
